PLC 用户报警

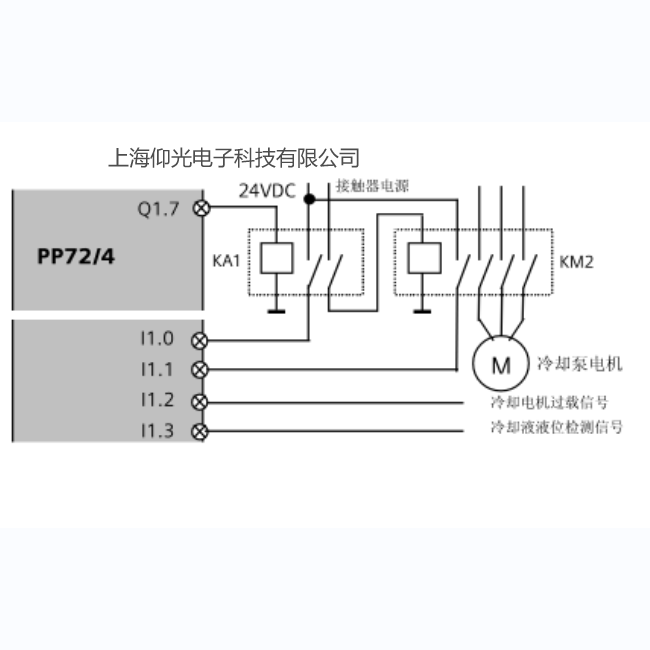

PLC 报警是最有效的诊断手段之一。在下图所示的例子中，利用继电器和接触器的辅助触点作为检测信号，这样一旦冷却泵不工作，通过 PLC 用户报警，可以给操作人员或维护人员明确的诊断信息。
SINUMERIK802D sl 报警系统提供了 64 个PLC 用户报警。每个报警对应一个报警变量（与报警文本相关），每个报警对应一个设定报警属性的机床参数 MD14516。
报警的属性
1．清除条件
• 上电清除 : 在报警条件取消后，需重新上电方可清除报警
• 清除键清除 或 : 在报警条件取消后，需按清除键或复位键可清除报警
• 自清除: 在报警条件取消后，报警自动清除
2．报警响应
• PLC 停止 PLC 扫描停止。接口信号“NC 就绪”无效，所有输出无效
• 急停 报警自动激活接口信号“急停”
• 进给保持 报警自动激活接口信号“进给保持”
• 读入禁止 报警自动激活接口信号“读入禁止”
• 启动禁止 报警自动激活接口信号“NC 启动禁止”
• 只显示 报警无动作，只显示报警号和文本
3．报警属性的设定

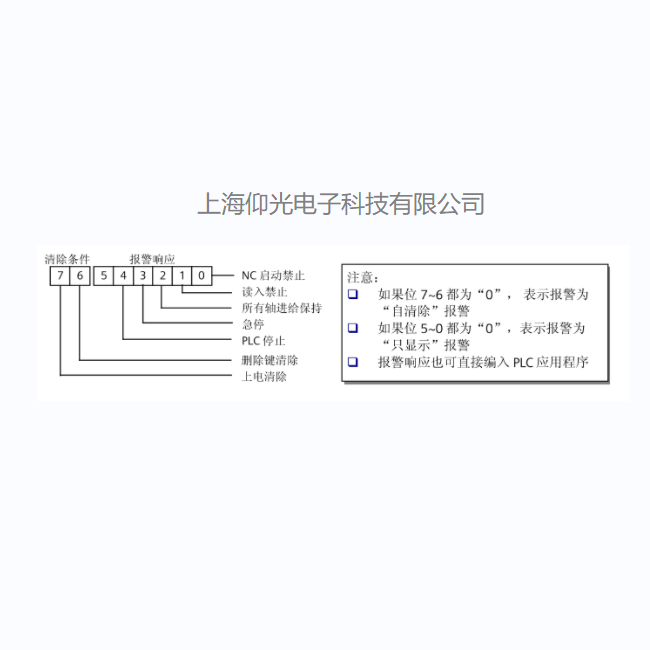

每个报警具有一个配置 8 位参数 MD14516[0]~ [63] “USER_DATA_PLC_ALARM”。可以根据实际情况设定每个报警的清除条件和报警响应。该参数的结构如下：
激活用户报警
• 系统为用户提供了 64 个 PLC 用户报警。每个用户报警对应一个 NCK 的地址位。参见 PLC 接口说明。该地址位置位（“1”）可激活对应的报警，复位（“0”）则清除报警。
• 每个报警还对应一个 64 位的报警变量: VD16001000 到 VD16001252。变量中的内容（值）可以按照报警文本中定义的数据类型插入显示的报警文本中。
报警变量具有下列数据类型：
%d：十进制；%x：十六进制；%b：二进制；%o：八进制；%u：无符号整型；%f：浮点数
报警文本中可插入报警变量，用于将可变得信息显示在报警文本中。例如，700012 0 0“冷却启动信
号生效，但接触器 KM %d 没有吸合！”
