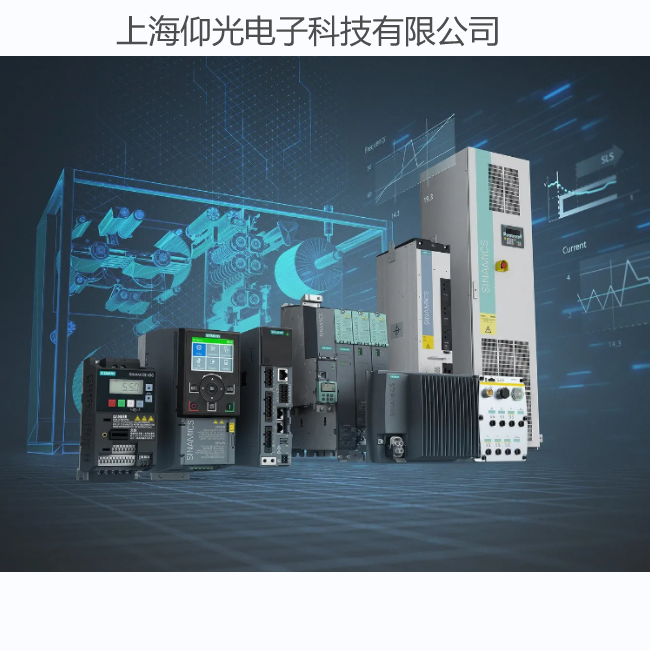

图 西门子变频器
西门子变频器常见故障分析及处理
1、e报警
西门子变频器"e”报警(据分析其原因为: 底板 (15v过低)，CUVC板 (5v电压没传到指定地点，CUVC板有短路故
障）等。
(1)西门子变频器6se7023-4ta61-z故障现象: 控制面板pmu液晶显示屏显示“e”报警
处理情况:
更换cuvc板送电开机，液晶显示屏仍显示“e”报警，说明故障原因不在cuvc板而在底板；
检查底板，用万用表测底板各电压，发现15v明显偏低，查8脚软启动电压是0.5v(正常值为3.85v)经查5V
正常，q2触发电压正常，用万用表测q2有故障换新后电压回复正常，15v输出正常，恢复变频器接线，输入参
数，启动变频器运行正常。
(2)西门子变频器6se7016-ta61-z故障现象: 控制面板pmu液晶显示屏显示“e”报警
处理情况: 更换CUVC板送电开机，一切正常，说明故障就在cuvc板，测与之相关的3个1kw电阻，有一个已经
变值，换新后恢复正常。
(3)西门子变频器6se7021-0ta61-z故障现象: 控制面板pmu液晶显示屏显示“e”报警
处理情况:查底板15V不正常，严重过小，底板有明显的过热现象，断开15v负载，恢复正常，显然故障在其负
载，经查为后部mos管短路造成，将mos管和与之并联的稳压管换新后，电压恢复，重新送电试机一切正常。
(4)西门子变频器6se7016-ta61-z故障现象: 控制面板pmu液晶显示屏显示“e”报警
处理情况:更换cuvc板故障消失，说明故障就在cuvc板，用万用表电阻档测1，2点 (5v电源端)阻值为320w(正
常为486w)证明了电路有短路的地方，经查d5有两脚直接击穿，用热风枪拿掉d5，换上新的(焊接一定要仔细
、不要有人为的短路或断路产生)重新送电试机，完全恢复正常。
2、黑屏
西门子变频器黑屏一般故障原因有(电源损坏、igbt短路造成内部保险烧毁)等。
(1) 6se7023-4tc61-z故障现象: 控制面板pmu液晶显示屏无显示
处理情况:用表测igbt内部已严重短路，造成内部保险已经烧断失去电源，更换igbt以及维修触发电路重新送电，一切正常。
(2) 6se7016-1ta61-z故障现象: 控制面板pmu液晶显示屏无显示
处理情况:用外接24V电源试机，屏幕显示正常，再用万用表测低压交流输出，无电压说明故障在电源处，测
uc3844(6)脚脉冲输出正常，到q36栅极没有，经表测量r321由28w变为无穷大换新后试机，故障消失。
3、008报警
“008”为开机封锁报警，变频器不能启动，故障原因:在上电后变频器对其测试点进行检测，如果条件达到、
CUVC板输出信号将充电电阻用并联的继电器短封，给变频器以更大的电流使之运行，否则将在屏幕上显示
"008"并且无法启动。
(1) 6se7023-4ta61-z故障现象: 控制面板pmu液晶显示屏显示“008”报警
处理情况: 30(下)为008检测点(正常为15v)，测30(下)没有15V,k1已经闭合，查q3发射极有15v基极电压正常、
怀疑q3损坏，换新以后送电，一切正常。
(2)西门子变频器6se7022-4ta61-z故障现象: 控制面板pmu液晶显示屏显示“008”报警
处理情况: 更换cuvc板正常，说明故障在cuvc，经查为与之相连的r652和r658损坏造成的，换新后试车，一切
正常。
4、f002报警
故障现象: 控制面板pmu液晶显示屏显示“f002”电压过低报警
处理情况:查母线直流540V正常，说明底板电压检测系统出现故障，经检测直流母线540V电压经电阻串联通过
tl084传信号给cuvc板，如果检测电压低于参数071所设置的数值将会停止电机并发出报警，用万用表电压档测
084端无有电压(正常值因为2.38v)，再用电阻档测串联的30个电阻发现有两个因腐蚀已经断路致使信号无法传
递，更换电阻后，送电试车一切正常。
5、其他故障代码分析
F0003: 表示的是变频器欠电压，出现这种情况时，一般是变频器的电源出现了故障;
F0004:表示变频器的温度过高，需要暂停使用一段时间来降低温度，或者为变频器安装 冷风机 来维持温度;
F0005:表示的是变频器的工作与停止的间歌周期不符合规定的要求，造成变频器的负荷过大，需要重新设置
好工作的周期，增长变频器的休息时间;
F0011: 表示的是电动机长时间在低速的状态下进行工作，造成变频器无法正常工作:
F0041: 表示电动机的定子电阳 出现故障，造成变频器无法正常工作，这时需要更换定子电阻;
F0051:表示的是变频器的存储装置发生故障:
F0052:表示的是变频器的相关组件受损，需要更换。
